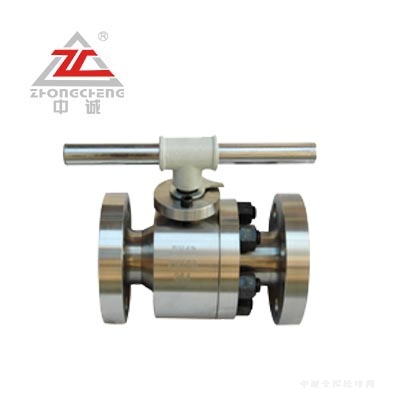

Q41H二段式鍛鋼硬密封球閥

【型號】：Q61F/Q67F/Q41F/Q47F等【球體】：

【口徑】：DN15 - DN1200 【密封】：

【壓力】：【溫度】：

【閥體】：ST37.8、304，A105等【介質】：

鍛鋼球閥主要用于石油，天然氣的長距離管線輸送和城市煤氣管道系統．由于長輸管線用閥的獨有特征，因而在設計時充分考慮了其承受管道應力的能力，以及安全性，耐候性，長期使用的可靠性等；密封，結構設計屬特技公司獨有．操作方式有手動－蝸桿蝸輪驅動，氣動，電動，氣/液聯動，電/液聯動，以及各類特殊控制形式。

客服熱線：0577-66999059

產品圖片

產品說明

產品簡介:

一、Q41H二段式鍛鋼硬密封球閥

鍛鋼浮動球閥采用單斜面彈性密封圈或V型槽彈性密封圈結構設計，當介質壓力太小時，密封圈與球體的接觸面積較小，故有較大的密封比壓，確?？煽棵芊?，介質壓力較大時，密封圈與球體接觸面積增大，故密封圈能受較大的介質推力而不會損壞。由于聚四乙烯等密封圈材料具有良好的自潤滑性，與球體的摩擦損小，故球閥的使用壽命長。

主要零件	閥體	A105	LF2	F304	F304L	F316	F316L	F51
	球體、閥桿	420	LF2	F304	F304L	F316	F316L	F51
	密封圈	特種硬化材料
	填料、墊圈	柔性石墨環 柔性石墨纏繞墊
適用工況	適用介質	高溫的或含有顆粒等介質
	適用溫度	-28-400℃ -28-500℃
應用規范	設計制造接	GB12237-89 API6D JPI7S-48
	法蘭遲寸接	JB79-59、GB9113、HG20592-97 ANSI B16.5 JIS B2212-2214
	結構長度接	GB12221-89 ANSI B16.10 JIS B2002
	檢驗試驗接	GB/T13927-89 JB/T9092-99 API598 API598

二、Q41H二段式鍛鋼硬密封球閥連接尺寸

Q41硬(軟)密封球閥主要連接尺寸(JB規格)

型號	公稱通徑 Dn (mm)	尺寸 (mm)
型號	公稱通徑 Dn (mm)	L	D	Dl	D2	B-f	Z-φd	H	DO
Q41H-16P	15	130	96	86	46	14-2	4-14	60	108
	20	140	105	75	65	14-2	4-14	64	120
	25	150	165	85	65	16-2	4-14	90	165
	32	165	135	100	78	16-2	4-18	105	180
	40	180	146	110	85	18-3	4-18	150	240
	50	200	160	126	100	18-3	4-18	190	240
	65	220	180	145	120	18-3	4-18	195	320
	80	260	195	160	135	20-3	8-18	216	360
	100	280	216	180	165	20-3	8-18	260	400
	125	320	246	210	186	22-3	8-18	280	500
	150	360	280	2l0	210	2l-3	8-23	320	600
	200	400	335	295	265	26-3	12-23	370	800
	250	460	406	355	320	30-33	12-25

型號	公稱通徑 Dn (mm)	尺寸 (mm)
型號	公稱通徑 Dn (mm)	L	D	Dl	D2	B-f	Z-φd	H	Do
Q41H-25P	15	130	95	65	45	14-2	4-14	60	108
	20	14O	105	75	55	14-2	4-14	64	120
	25	160	115	85	B5	16-2	l-14	90	165
	32	166	136	100	78	16-2	4-18	106	180
	4O	180	146	110	85	18-3	4-18	160	24O
	50	200	160	126	100	20-3	4-18	205	270
	65	220	180	145	120	22-3	8-18	215	360
	80	260	195	160	136	22-3	8-18	230	4OO
	100	280	230	190	165	24-3	8-23	270	500
	125	S20	270	220	188	28-3	8-26	300	600
	150	360	300	260	218	30-3	8-26	340	900
	200	400	360	310	278	34-3	12-26	4OO	1100
	250	467	425	370	332	36-3	12-30

型號	公稱通徑 Dn (mm)	尺寸 (mm)
型號	公稱通徑 Dn (mm)	L	D	D1	D2	B-f	B-f	Z-φd	H
Q41H-40P	15	130	96	66	46	40	16-2	4-14	80
	20	140	105	75	65	5l	16--2	4-14	66
	25	150	116	85	65	58	16-2	4-14	90
	32	180	135	100	78	66	18_S	4-18	105
	40	200	145	110	85	76	20-3	4-18	170
	50	220	160	125	100	88	20-3	4-18	230
	65	260	180	146	120	IIO	22-3	8-18	250
	80	280	195	160	135	12l	22-3	8-18	250
	100	320	230	190	160	150	24-3	8-23	296
	125	400	270	220	188	176	28-3	8-25	330
	150	400	300	250	218	204	30-3	8-26	376
	200	457	376	320	282	260	38-3	12-30	440
	250	533	446	385	346	313	42-3	12-3l

Q41硬(軟)密封球閥主要連接尺寸(GB規格)

DN	L	D	K	d	d-L	f	C
40	165	150	110	84	4-18	2	18
50	203	165	125	99	4-18	2	20
65	222	185	145	118	4-18	2	20
80	241	200	160	132	4-18	2	20
100	305	220	180	156	4-18	2	22
125	356	250	210	184	4-18	2	22
150	394	285	240	211	8-22	2	24
200	457	340	295	266	12-22	2	24

PN2.5MPa

DN	L	D	K	d	d-L	f	C
40	165	150	110	84	4-18	2	18
50	203	165	125	99	4-18	2	20
65	222	185	145	118	4-18	2	22
80	241	200	160	132	8-18	2	24
100	305	235	190	156	8-22	2	24
125	356	270	220	184	8-26	2	26
150	394	300	250	211	8-26	2	28
200	457	360	310	274	12-26	2	30

NP4.0NPa

DN	L	D	K	d	d-L	Y	f1	f2	C
40	200	150	110	84	4-18	86	4	3	18
50	230	165	125	99	4-18	88	4	3	20
65	290	185	145	118	8-18	110	4	3	22
80	310	200	160	132	8-18	121	4	3	24
100	350	235	190	156	8-22	15	4.5	3.5	24
125	381	270	220	184	8-26	176	4.5	3.5	26
150	403	300	250	211	8-26	204	4.5	3.5	20
200	502	375	320	284	12-30	260	4.5	3.5	34

NP6.3NPa

DN	L	D	K	d	d-L	Y	f1	f2	C
40	241	170	125	84	4-22	76	4	3	26
50	292	180	135	99	4-22	88	4	3	26
65	330	205	160	118	8-22	110	4	3	26
80	356	215	170	123	8-22	121	4	3	28
100	432	250	200	156	8-26	150	4.5	3.5	30
125	508	295	240	184	8-30	176	4.5	3.5	34
150	559	345	280	211	8-33	204	4.5	3.5	36
200	660	415	345	284	12-36	260	4.5	3.5	43

產品參數

主要零件	閥體	A105	LF2	F304	F304L	F316	F316L	F51
	球體、閥桿	420	LF2	F304	F304L	F316	F316L	F51
	密封圈	特種硬化材料
	填料、墊圈	柔性石墨環 柔性石墨纏繞墊
適用工況	適用介質	高溫的或含有顆粒等介質
	適用溫度	-28-400℃ -28-500℃
應用規范	設計制造接	GB12237-89 API6D JPI7S-48
	法蘭遲寸接	JB79-59、GB9113、HG20592-97 ANSI B16.5 JIS B2212-2214
	結構長度接	GB12221-89 ANSI B16.10 JIS B2002
	檢驗試驗接	GB/T13927-89 JB/T9092-99 API598 API598

二、Q41H二段式鍛鋼硬密封球閥連接尺寸

Q41硬(軟)密封球閥主要連接尺寸(JB規格)

型號	公稱通徑 Dn (mm)	尺寸 (mm)
型號	公稱通徑 Dn (mm)	L	D	Dl	D2	B-f	Z-φd	H	DO
Q41H-16P	15	130	96	86	46	14-2	4-14	60	108
	20	140	105	75	65	14-2	4-14	64	120
	25	150	165	85	65	16-2	4-14	90	165
	32	165	135	100	78	16-2	4-18	105	180
	40	180	146	110	85	18-3	4-18	150	240
	50	200	160	126	100	18-3	4-18	190	240
	65	220	180	145	120	18-3	4-18	195	320
	80	260	195	160	135	20-3	8-18	216	360
	100	280	216	180	165	20-3	8-18	260	400
	125	320	246	210	186	22-3	8-18	280	500
	150	360	280	2l0	210	2l-3	8-23	320	600
	200	400	335	295	265	26-3	12-23	370	800
	250	460	406	355	320	30-33	12-25

型號	公稱通徑 Dn (mm)	尺寸 (mm)
型號	公稱通徑 Dn (mm)	L	D	Dl	D2	B-f	Z-φd	H	Do
Q41H-25P	15	130	95	65	45	14-2	4-14	60	108
	20	14O	105	75	55	14-2	4-14	64	120
	25	160	115	85	B5	16-2	l-14	90	165
	32	166	136	100	78	16-2	4-18	106	180
	4O	180	146	110	85	18-3	4-18	160	24O
	50	200	160	126	100	20-3	4-18	205	270
	65	220	180	145	120	22-3	8-18	215	360
	80	260	195	160	136	22-3	8-18	230	4OO
	100	280	230	190	165	24-3	8-23	270	500
	125	S20	270	220	188	28-3	8-26	300	600
	150	360	300	260	218	30-3	8-26	340	900
	200	400	360	310	278	34-3	12-26	4OO	1100
	250	467	425	370	332	36-3	12-30

型號	公稱通徑 Dn (mm)	尺寸 (mm)
型號	公稱通徑 Dn (mm)	L	D	D1	D2	B-f	B-f	Z-φd	H
Q41H-40P	15	130	96	66	46	40	16-2	4-14	80
	20	140	105	75	65	5l	16--2	4-14	66
	25	150	116	85	65	58	16-2	4-14	90
	32	180	135	100	78	66	18_S	4-18	105
	40	200	145	110	85	76	20-3	4-18	170
	50	220	160	125	100	88	20-3	4-18	230
	65	260	180	146	120	IIO	22-3	8-18	250
	80	280	195	160	135	12l	22-3	8-18	250
	100	320	230	190	160	150	24-3	8-23	296
	125	400	270	220	188	176	28-3	8-25	330
	150	400	300	250	218	204	30-3	8-26	376
	200	457	376	320	282	260	38-3	12-30	440
	250	533	446	385	346	313	42-3	12-3l

Q41硬(軟)密封球閥主要連接尺寸(GB規格)

DN	L	D	K	d	d-L	f	C
40	165	150	110	84	4-18	2	18
50	203	165	125	99	4-18	2	20
65	222	185	145	118	4-18	2	20
80	241	200	160	132	4-18	2	20
100	305	220	180	156	4-18	2	22
125	356	250	210	184	4-18	2	22
150	394	285	240	211	8-22	2	24
200	457	340	295	266	12-22	2	24

PN2.5MPa

DN	L	D	K	d	d-L	f	C
40	165	150	110	84	4-18	2	18
50	203	165	125	99	4-18	2	20
65	222	185	145	118	4-18	2	22
80	241	200	160	132	8-18	2	24
100	305	235	190	156	8-22	2	24
125	356	270	220	184	8-26	2	26
150	394	300	250	211	8-26	2	28
200	457	360	310	274	12-26	2	30

DN	L	D	K	d	d-L	Y	f1	f2	C
40	200	150	110	84	4-18	86	4	3	18
50	230	165	125	99	4-18	88	4	3	20
65	290	185	145	118	8-18	110	4	3	22
80	310	200	160	132	8-18	121	4	3	24
100	350	235	190	156	8-22	15	4.5	3.5	24
125	381	270	220	184	8-26	176	4.5	3.5	26
150	403	300	250	211	8-26	204	4.5	3.5	20
200	502	375	320	284	12-30	260	4.5	3.5	34

NP6.3NPa

DN	L	D	K	d	d-L	Y	f1	f2	C
40	241	170	125	84	4-22	76	4	3	26
50	292	180	135	99	4-22	88	4	3	26
65	330	205	160	118	8-22	110	4	3	26
80	356	215	170	123	8-22	121	4	3	28
100	432	250	200	156	8-26	150	4.5	3.5	30
125	508	295	240	184	8-30	176	4.5	3.5	34
150	559	345	280	211	8-33	204	4.5	3.5	36
200	660	415	345	284	12-36	260	4.5	3.5	43

產品結構

資料下載

相關產品
