【型號】： 【球體】：
【口徑】： 【密封】：
【壓力】： 【溫度】：
【閥體】： 【介質】：
鍛鋼球閥主要用于石油，天然氣的長距離管線輸送和城市煤氣管道系統．由于長輸管線用閥的獨有特征，因而在設計時充分考慮了其承受管道應力的能力，以及安全性，耐候性，長期使用的可靠性等；密封，結構設計屬特技公司獨有．操作方式有手動－蝸桿蝸輪驅動，氣動，電動，氣/液聯動，電/液聯動，以及各類特殊控制形式。

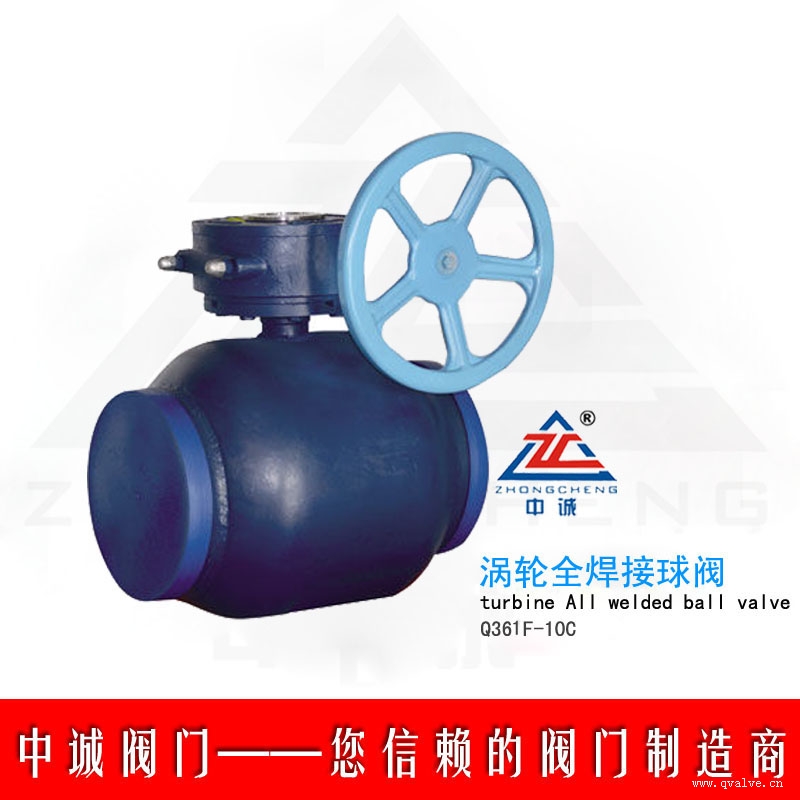

q361f全焊接球閥全焊接球閥在各個領域使用都非常廣泛，其優越的品質和高性能的穩定性是普通鑄鋼球閥所無法達到的，全焊接球閥使用壽命遠遠大于鑄鋼球閥，全焊接球閥廣泛應用于城市燃?xì)?、城市?熱、石油化工、造船、鋼鐵、調壓站、發電廠等各類管道設備上。全焊接球閥可以直埋于地下，不用建高大閥門井減少工程造價，同時也可以避免操作閥門時造成人員的傷害，全焊接球閥能長期可靠運行使用, 在閥門正常操作使用的情況下，質保期20 年。
二、q361f全焊接球閥的主要特點：
1、閥體結構整體式焊接，不會有外部泄漏現象。
2、閥座由ptfe密封環及彈簧組成對壓力和溫度的變化適應能力強，在使用范圍內不會產生任何泄漏。
3、閥桿的防滲漏結構、閥桿底部有1個ptfe自封密封墊和1個o型密封圈，上面有2個o型密封圈、兩個ptfe密封墊組成，確保無泄露。
4、閥體材料與管道材質相同，不會出現應力不勻，也不會由于地震及車輛經過地面時而擠壓變形。
5、閥體輕且易于保溫。
6、直埋式球閥可以直接埋于地下，不用建高大閥門井，只需地面上設置小型淺井，大大節省施工費用及工程時間。
7、可根據管道的施工及設計要求調整閥體的長短和閥桿高度。
8、球體的加工精度非常精密操作輕便，無不良干涉。
9、有焊接和法蘭兩種連接方式。
10、操作方式：手柄，齒輪（垂直/水平）
11、在閥門正常操作使用的情況下，質保期20年。
三、產品執行標準：
產品規范 | 設計規范 | 結構長度 | 連接法蘭 | 試驗 與檢驗 |
gb/t12237 | gb/t15188.1 | gb/t12224 | gb/t13927 | |
api6d | asme/ans b16.10 | asme/sns b16.25 | api 598 |
四、主要性能規范：
公稱壓力 | 1.6 mpa | 2.5 mpa | 4.0 mpa | 6.4 mpa | 10.0 mpa | 150 lb | 300 lb | 600 lb |
強度試驗 | 2.4 mpa | 3.75 mpa | 6.0 mpa | 9.5 mpa | 15.0 mpa | 3.1 mpa | 7.5 mpa | 15.0 mpa |
水密封試驗 | 1.76mpa | 2.75 mpa | 4.4 mpa | 7.04 mpa | 11.0 mpa | 2.2 mpa | 5.5? mpa | 11.0 mpa |
氣密封試驗 | 0.6mpa | |||||||
五、主要零部件材料：
名稱 | 碳鋼 | cf8類 | cf8m | cf3m |
閥體 | 碳鋼 | a351-cf3 | a351-cf8m | a351-cf3m |
球閥 | a351-cf8 | a351-cf3 | a351-cf8m | a351-cf3m |
閥桿 | 2cr13 | a182-f304l | a182-f316 | a182-316l |
閥座 | rtfe | rtfe | rtfe | rtfe |
o形圈 | 全氟橡膠 | 全氟橡膠 | 全氟橡膠 | 全氟橡膠 |
